SKU:IF-RR-3GH

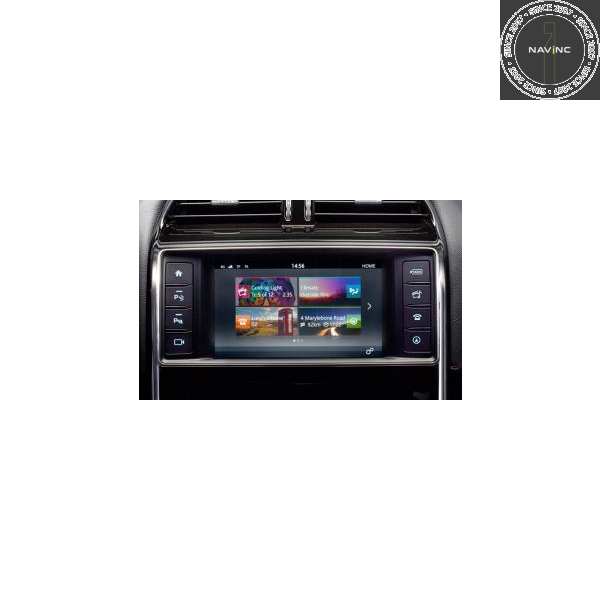

Multimedia-HDMI-interface LR & Jaguar InControl Touch 8 & 10 inch
Algemeen
De NavInc interfaces bieden de mogelijkheid voor het aansluiten van videobronnen op het originele 8.0" & 10" InControl Touch van Land Rover & Jaguar.
De interface zorgt ervoor dat er een ingang wordt gecreëerd op het af-fabriek navigatiesysteem, waarop diverse externe videobronnen kunnen worden aangesloten (DVD speler, Digitenne TV, iPod, achteruitrijdcamera, externe navigatiesystemen, enz.). De beelden worden dan op het navigatiescherm afgebeeld. Het geluid van de videobronnen dient via een AUX-input of FM-modulator te worden ingestuurd.
Het is mogelijk om te schakelen tussen de videobronnen via de bijgeleverde button, afstandsbediening en/of +12V schakeldraad.
Functies
# 1x Audio-/video-ingang (aansluiten video bronnen; TV/DVD/iPod)
# Camera-ingang (aansluiten achteruitrijdcamera)
# Frontcamera-ingang (aansluiten van front camera)
# 2x HDMI-ingang
# 5V-uitgang (via USB aansluiting)
# NTSC ondersteuning (auto dectectie)
# Audio-uitgang (audio koppelen met het originele audiosysteem of audio interface)
# Beeld behoud tijdens het rijden
# Instelbare parkeerhulplijnen
# Audio select-uitgang (12V)
# CE-gekeurd
Activatie
Het is mogelijk om te schakelen tussen de videobronnen via de bijgeleverde button en/of afstandsbediening of via de originele stuurwielbediening:
HOME-knop
HOME kort: terug naar OEM
HOME lang: schakelen tussen RGB-AV1-AV2-AV3-RGB
OSD-menu
Via de interface menu kunnen diverse instellingen worden afgeregeld voor een zo optimaal beeld, namelijk;
-Helderheid
-Contrast
-Beeld positie horizontaal
-Beeld positie verticaal
Camera functie:
Via de camera input van de interface kan een aftermarket camerasysteem worden aangesloten op het navigatiesysteem. Het camerabeel zal dan automatisch op het scherm komen zodra de auto in de "Reverse" versnelling wordt gezet.
Parkeerhulplijnen:
In het camerabeeld kunnen beeldlijnen worden toegevoegd. Hierdoor is het een stuk eenvoudiger om de afstand van het object waarnaar je naar toerijd te bepalen. De beeldlijnen zijn instelbaar horziontaal en vercticaal zodat de lijnen aan de auto worden aangepast.
Touch optie
Het is mogelijk om de bediening van de aangesloten Audio/Video (AV1 & AV2) bron via touchscreen te bedienen (touchglas optioneel). De buttons van de afstandsbediening kunnen via het infraroodoogje worden ingeleerd. De afstandsbediening buttons worden dan op het scherm geprojecteerd en kan dan via het touchglas bediend worden.
*Niet geschikt voor alle afstandsbedieningen
HDMI-ingang
De interface is in het bezit van 2x HDMI input voor het aansluiten van HDMI bronnen. Met de NavInc HDMI interface is het mogelijk om een iPod, iPhone, iPad, Apple TV of Android toestel te koppelen met het OEM systeem. Hierbij wordt het beeld & geluid van de Apple of Android toestel gekloond. Bediening is mogelijk via de Apple of Android toestel zelf. Het aansluiten van een Playstation 4 is ook mogelijk.
Het volgende wordt er geleverd:
- NavInc Video-interface
- Kabelset
- Inbouw- en gebruikershandleiding
- Garantie
- Factuur
Productspecificaties:
Voltage: 12V – 16V DC
Bedrijfsspanning: 8 – 18 VDC
Standby verbruik: 0 mA
Operationeel verbruik: 12 Watt max.
Voedingsingang: 12V
Temperatuurbereik: - 30°C up to + 80°C
Gewicht: 250g
Afmetingen W x H x D: 130 x 20 x 102 mm
Extra informatie:
- Controleer voordat de interface wordt besteld bij tabblad ''Compatibiliteit'' of uw radio- of navigatie geschikt is voor dit product.
- De aangesloten videobronnen dienen NTSC videosignalen te ondersteunen
- Audio van de aangesloten videobron dient gekoppeld te worden met de AUX-input van de auto; FM-modulator; USB of iPod interface.
- Geen constante spanning nodig (+30) waardoor de interface een stuk stabieler wordt.
- Gebruik van een metalen behuizing en nieuwe componenten (geen Chinese of hergebruikte componenten).
Wettelijke informatie:
De bestuurder van het voertuig dient niet afgeleid te worden van de bewegende beelden. In veel landen is het kijken van films tijdens het rijden verboden. Daardoor accepteren wij geen enkele verantwoording voor materialen of persoonlijke verwonding, direct of indirect, bij installatie van de interface modules.
Basisinformatie over interface en software:
NavInc interface zijn geen navigatiesystemen of schermen voor het vervangen van het navigatiesysteem. De NavInc interfaces bieden de mogelijkheid voor het aansluiten van Audio/Video bronnen op het originele navigatiesysteem/scherm.
Fabrikanten creëren aangepaste software en hardwareversies, opties en uitbreidingen waardoor de compatibiliteit van de producten niet voor 100% gegarandeerd kunnen worden. Compatibiliteitslijsten worden aan de hand van feedback en ervaringen van klanten continu bijgewerkt voor optimale ondersteuning.
E-Pace
2016-20..
- Opmerking: Not compatible with Dual View monitor
- Open head-unit
- Head-unit
InControl Touch (8") & Pro (10,2") - Touch support
OEM - R-gear select
Lamp & CAN - iPAS lines
- Picture in Picture (PiP)
- I-DRV
- Guide lines
- CVBS signal
NTSC - Rear camera input
- Signal
APIX2 - 2p HSD - Activation
Switch & OEM - A/V output
- A/V input
- HDMI input
- LVDS input
- RGB input
- Front camera input
F-Pace
2016-20..
- Opmerking: Not compatible with Dual View monitor
- Open head-unit
- Head-unit
InControl Touch (8") & Pro (10,2") - Touch support
OEM - R-gear select
Lamp & CAN - iPAS lines
- Picture in Picture (PiP)
- I-DRV
- Guide lines
- CVBS signal
NTSC - Rear camera input
- Signal
APIX2 - 2p HSD - Activation
Switch & OEM - A/V output
- A/V input
- HDMI input
- LVDS input
- RGB input
- Front camera input
XE
2016-20..
- Opmerking: Not compatible with Dual View monitor
- Open head-unit
- Head-unit
InControl Touch (8") & Pro (10,2") - Touch support
OEM - R-gear select
Lamp & CAN - iPAS lines
- Picture in Picture (PiP)
- I-DRV
- Guide lines
- CVBS signal
NTSC - Rear camera input
- Signal
APIX2 - 2p HSD - Activation
Switch & OEM - A/V output
- A/V input
- HDMI input
- LVDS input
- RGB input
- Front camera input
XF
2016-20..
- Opmerking: Not compatible with Dual View monitor
- Open head-unit
- Head-unit
InControl Touch (8") & Pro (10,2") - Touch support
OEM - R-gear select
Lamp & CAN - iPAS lines
- Picture in Picture (PiP)
- I-DRV
- Guide lines
- CVBS signal
NTSC - Rear camera input
- Signal
APIX2 - 2p HSD - Activation
Switch & OEM - A/V output
- A/V input
- HDMI input
- LVDS input
- RGB input
- Front camera input
XJ
2016-20..
- Opmerking: Not compatible with Dual View monitor
- Open head-unit
- Head-unit
InControl Touch (8") & Pro (10,2") - Touch support
OEM - R-gear select
Lamp & CAN - iPAS lines
- Picture in Picture (PiP)
- I-DRV
- Guide lines
- CVBS signal
NTSC - Rear camera input
- Signal
APIX2 - 2p HSD - Activation
Switch & OEM - A/V output
- A/V input
- HDMI input
- LVDS input
- RGB input
- Front camera input
Discovery
2016-20..
- Opmerking: Not compatible with Dual View monitor & Digital clima LCD panel
- Open head-unit
- Head-unit
InControl Touch (8") & Pro (10,2") - Touch support
OEM - R-gear select
Lamp & CAN - iPAS lines
- Picture in Picture (PiP)
- I-DRV
- Guide lines
- CVBS signal
NTSC - Rear camera input
- Signal
APIX2 - 2p HSD - Activation
Switch & OEM - A/V output
- A/V input
- HDMI input
- LVDS input
- RGB input
- Front camera input
Discovery Sport
2016-20..
- Opmerking: Not compatible with Dual View monitor & Digital clima LCD panel
- Open head-unit
- Head-unit
InControl Touch (8") & Pro (10,2") - Touch support
OEM - R-gear select
Lamp & CAN - iPAS lines
- Picture in Picture (PiP)
- I-DRV
- Guide lines
- CVBS signal
NTSC - Rear camera input
- Signal
APIX2 - 2p HSD - Activation
Switch & OEM - A/V output
- A/V input
- HDMI input
- LVDS input
- RGB input
- Front camera input
Evogue
2016-20..
- Opmerking: Not compatible with Dual View monitor & Digital clima LCD panel
- Open head-unit
- Head-unit
InControl Touch (8") & Pro (10,2") - Touch support
OEM - R-gear select
Lamp & CAN - iPAS lines
- Picture in Picture (PiP)
- I-DRV
- Guide lines
- CVBS signal
NTSC - Rear camera input
- Signal
APIX2 - 2p HSD - Activation
Switch & OEM - A/V output
- A/V input
- HDMI input
- LVDS input
- RGB input
- Front camera input
Range Rover
2016-20..
- Opmerking: Not compatible with Dual View monitor & Digital clima LCD panel
- Open head-unit
- Head-unit
InControl Touch (8") & Pro (10,2") - Touch support
OEM - R-gear select
Lamp & CAN - iPAS lines
- Picture in Picture (PiP)
- I-DRV
- Guide lines
- CVBS signal
NTSC - Rear camera input
- Signal
APIX2 - 2p HSD - Activation
Switch & OEM - A/V output
- A/V input
- HDMI input
- LVDS input
- RGB input
- Front camera input
Range Rover Sport
2016-20..
- Opmerking: Not compatible with Dual View monitor & Digital clima LCD panel
- Open head-unit
- Head-unit
InControl Touch (8") & Pro (10,2") - Touch support
OEM - R-gear select
Lamp & CAN - iPAS lines
- Picture in Picture (PiP)
- I-DRV
- Guide lines
- CVBS signal
NTSC - Rear camera input
- Signal
APIX2 - 2p HSD - Activation
Switch & OEM - A/V output
- A/V input
- HDMI input
- LVDS input
- RGB input
- Front camera input
Geschikt voor de volgende modellen
Landrover
| Discovery Sport | 2016-20.. | InControl Touch (8") |
| Evogue | 2016-20.. | InControl Touch (8") & Pro (10,2") |
| Range Rover | 2016-20.. | InControl Touch (8") |
| Range Rover Sport | 2016-20.. | InControl Touch (8") & Pro (10,2") |
| *Niet compatibel in combinatie met 5” TFT/LCD-informatiedisplay | ||
Jaguar
| XE | 2016-20.. | InControl Touch (8") & Pro (10,2") |
| XF | 2016-20.. | InControl Touch (8") & Pro (10,2") |
| XJ | 2016-20.. | InControl Touch (8") & Pro (10,2") |
| F-Pace | 2016-20.. | InControl Touch (8") & Pro (10,2") |
Opmerking:
- In combinatie met InControl Touch 8" & 10" Touch Pro
- Niet in combinatie met 5" TFT/LCD-informatiedisplay
- Installatie via LVDS-kabel.
- De audio-uitgang dient gekoppeld te worden aan de AUX-ingang van de auto
Afbeelding van enkele geschikte systemen:
XE
Discovery Sport
