Algemeen

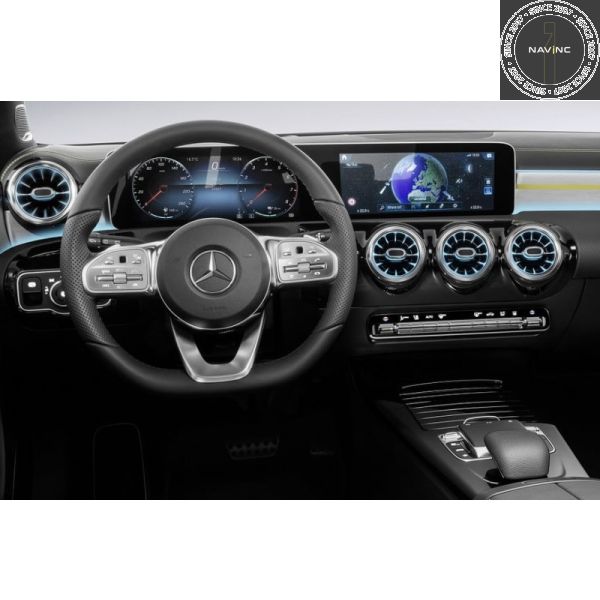

Met de NavInc-interfaces kunt u videobronnen aansluiten op de originele Mercedes Comand NTG6-systemen.
Functies
# RGB-ingang (Een extern navigatiesysteem aansluiten)
# 2x audio-/video-ingang (Videobronnen aansluiten, zoals DVB-T / DVD / iPod)
# 1x HDMI-ingang (HDMI-bronnen aansluiten, zoals Mirrorlink / Apple TV / Chromecast)
# Camera-ingang (Een achteruitrijcamera aansluiten)
# Ingang voor frontcamera (Automatische omschakeling)
# Video-uitgang (Hoofdsteunschermen aansluiten)
# Ondersteuning voor NTSC
# Audio-uitgang (Audioverbinding met het originele audiosysteem)
# Beeldweergave tijdens het rijden
# Instelbare parkeerlijnen
# Video-uitgang (Hoofdsteunschermen aansluiten)
# Ondersteuning voor NTSC
# Audio-uitgang (Audioverbinding met het originele audiosysteem)
# Beeldweergave tijdens het rijden
# Instelbare parkeerlijnen
# iPAS-functie (Intelligent Park Assist System)
# Gedeeld scherm (camera en originele parkeersensoren)
# Ondersteuning voor touchscreen (voor extern touchscreen)
# Ondersteuning voor touchscreen (voor extern touchscreen)
Activering
Schakelen tussen videobeelden met de originele bedieningselementen van de auto.
Touchpad
HOME-knop kort indrukken: terug naar OEM
RETURN-knop kort indrukken: terug naar OEM
RETURN-knop lang indrukken: schakelen tussen RGB-HDMI-AV1-AV2-OEM
Comand
NAVI-knop kort indrukken: terug naar OEM
NAVI-knop kort indrukken: terug naar OEM
NAVI-knop lang indrukken: schakelen tussen RGB-HDMI-AV1-AV2-OEM
Stuurwiel
RETURN-knop kort indrukken: terug naar OEM
RETURN-knop lang indrukken: schakelen tussen RGB-HDMI-AV1-AV2-OEM
RETURN-knop kort indrukken: terug naar OEM
RETURN-knop lang indrukken: schakelen tussen RGB-HDMI-AV1-AV2-OEM
OSD-menu
Via het interfacemenu kunnen diverse instellingen worden afgeregeld voor een zo optimaal mogelijk beeld, namelijk;
Tint
Helderheid
Contrast
Scherpte
Parkeerassistentie
- PDC-weergave; parkeerafstandscontrole (radar)
- Flexibele dynamische parkeerlijnen; deze bewegen automatisch mee wanneer u aan het stuurwiel draait (iPAS)
- Beeld-in-beeld; toont de PDC-weergave en het beeld van de achteruitrijcamera op één scherm (PIP)
Apparaatbediening
Mogelijkheid om de originele Comand-bediening te gebruiken voor de bediening van de externe AV-bron.
DVD-functies
DTV-functies
Aanvullende informatie:
- Controleer op het tabblad “compatibility” bovenaan deze pagina of uw radio- of navigatiesysteem geschikt is voor dit product.
- De audio van de aangesloten videobron moet worden aangesloten op de AUX-ingang van de auto, een FM-modulator, USB of een iPod-interface.
- Er is geen constante spanning nodig (+30); daardoor is de interface veel stabieler.
- De audio van de aangesloten videobron moet worden aangesloten op de AUX-ingang van de auto, een FM-modulator, USB of een iPod-interface.
- Er is geen constante spanning nodig (+30); daardoor is de interface veel stabieler.
- Een ”Mute”-functie voor de video-ingangen die niet worden gebruikt.
- Gebruik van een metalen behuizing en nieuwe componenten (geen Chinese of gereviseerde componenten).
- Gebruik van een metalen behuizing en nieuwe componenten (geen Chinese of gereviseerde componenten).
A-class (W177)
2018-20..
- Opmerking: Reverse select only with Auto gear box - PIP only with 7" MBUX
- Open head-unit
- Head-unit
Comand NTG6 MBUX (7" & 10.25") - Touch support
OEM - R-gear select
Lamp & CAN - iPAS lines
- Picture in Picture (PiP)
- I-DRV
- Guide lines
- CVBS signal
NTSC - Rear camera input
- Signal
LVDS - fakra green or pink - Activation
Switch & OEM - A/V output
- A/V input
- HDMI input
- LVDS input
- RGB input
- Front camera input
Actros
2019-20..
- Opmerking: Reverse select only with Auto gear box - PIP only with 7" MBUX
- Open head-unit
- Head-unit
Comand NTG6 MBUX (7" & 10.25") - Touch support
OEM - R-gear select
Lamp & CAN - iPAS lines
- Picture in Picture (PiP)
- I-DRV
- Guide lines
- CVBS signal
NTSC - Rear camera input
- Signal
LVDS - fakra green or pink - Activation
Switch & OEM - A/V output
- A/V input
- HDMI input
- LVDS input
- RGB input
- Front camera input
B-class (W247)
2018-20..
- Opmerking: Reverse select only with Auto gear box - PIP only with 7" MBUX
- Open head-unit
- Head-unit
Comand NTG6 MBUX (7" & 10.25") - Touch support
OEM - R-gear select
Lamp & CAN - iPAS lines
- Picture in Picture (PiP)
- I-DRV
- Guide lines
- CVBS signal
NTSC - Rear camera input
- Signal
LVDS - fakra green or pink - Activation
Switch & OEM - A/V output
- A/V input
- HDMI input
- LVDS input
- RGB input
- Front camera input
CLA Shoorting (X118)
2019-20..
- Opmerking: Reverse select only with Auto gear box - PIP only with 7" MBUX
- Open head-unit
- Head-unit
Comand NTG6 MBUX (7" & 10.25") - Touch support
OEM - R-gear select
Lamp & CAN - iPAS lines
- Picture in Picture (PiP)
- I-DRV
- Guide lines
- CVBS signal
NTSC - Rear camera input
- Signal
LVDS - fakra green or pink - Activation
Switch & OEM - A/V output
- A/V input
- HDMI input
- LVDS input
- RGB input
- Front camera input
CLA-class (118)
2019-201..
- Opmerking: Reverse select only with Auto gear box - PIP only with 7" MBUX
- Open head-unit
- Head-unit
Comand NTG6 MBUX (7" & 10.25") - Touch support
OEM - R-gear select
Lamp & CAN - iPAS lines
- Picture in Picture (PiP)
- I-DRV
- Guide lines
- CVBS signal
NTSC - Rear camera input
- Signal
LVDS - fakra green or pink - Activation
Switch & OEM - A/V output
- A/V input
- HDMI input
- LVDS input
- RGB input
- Front camera input
EQC (N293)
2019-20..
- Opmerking: Reverse select only with Auto gear box - PIP only with 7" MBUX
- Open head-unit
- Head-unit
Comand NTG6 MBUX (7" & 10.25") - Touch support
OEM - R-gear select
Lamp & CAN - iPAS lines
- Picture in Picture (PiP)
- I-DRV
- Guide lines
- CVBS signal
NTSC - Rear camera input
- Signal
LVDS - double fakra pink - Activation
Switch & OEM - A/V output
- A/V input
- HDMI input
- LVDS input
- RGB input
- Front camera input
GLB-class (X247)
2019-20..
- Opmerking: Reverse select only with Auto gear box - PIP only with 7" MBUX
- Open head-unit
- Head-unit
Comand NTG6 MBUX (7" & 10.25") - Touch support
OEM - R-gear select
Lamp & CAN - iPAS lines
- Picture in Picture (PiP)
- I-DRV
- Guide lines
- CVBS signal
NTSC - Rear camera input
- Signal
LVDS - fakra green or pink - Activation
Switch & OEM - A/V output
- A/V input
- HDMI input
- LVDS input
- RGB input
- Front camera input
GLC-class (X253)
2019-20..
- Opmerking: Reverse select only with Auto gear box - PIP only with 7" MBUX
- Open head-unit
- Head-unit
Comand NTG6 MBUX (7" & 10.25") - Touch support
OEM - R-gear select
Lamp & CAN - iPAS lines
- Picture in Picture (PiP)
- I-DRV
- Guide lines
- CVBS signal
NTSC - Rear camera input
- Signal
LVDS - fakra green or pink - Activation
Switch & OEM - A/V output
- A/V input
- HDMI input
- LVDS input
- RGB input
- Front camera input
GLE (W167)
2019-20..
- Opmerking: Reverse select only with Auto gear box - PIP only with 7" MBUX
- Open head-unit
- Head-unit
Comand NTG6 MBUX (7" & 10.25") - Touch support
OEM - R-gear select
Lamp & CAN - iPAS lines
- Picture in Picture (PiP)
- I-DRV
- Guide lines
- CVBS signal
NTSC - Rear camera input
- Signal
LVDS - double fakra pink - Activation
Switch & OEM - A/V output
- A/V input
- HDMI input
- LVDS input
- RGB input
- Front camera input
GLE Coupe (C167)
2019-20..
- Opmerking: Reverse select only with Auto gear box - PIP only with 7" MBUX
- Open head-unit
- Head-unit
Comand NTG6 MBUX (7" & 10.25") - Touch support
OEM - R-gear select
Lamp & CAN - iPAS lines
- Picture in Picture (PiP)
- I-DRV
- Guide lines
- CVBS signal
NTSC - Rear camera input
- Signal
LVDS - double fakra pink - Activation
Switch & OEM - A/V output
- A/V input
- HDMI input
- LVDS input
- RGB input
- Front camera input
GLS (x166)
2019-20..
- Opmerking: Reverse select only with Auto gear box - PIP only with 7" MBUX
- Open head-unit
- Head-unit
Comand NTG6 MBUX (7" & 10.25") - Touch support
OEM - R-gear select
Lamp & CAN - iPAS lines
- Picture in Picture (PiP)
- I-DRV
- Guide lines
- CVBS signal
NTSC - Rear camera input
- Signal
LVDS - double fakra pink - Activation
Switch & OEM - A/V output
- A/V input
- HDMI input
- LVDS input
- RGB input
- Front camera input
Sprinter (W907/910)
2018-20.
- Opmerking: Reverse select only with Auto gear box - PIP only with 7" MBUX
- Open head-unit
- Head-unit
Comand NTG6 MBUX (7" & 10.25") - Touch support
OEM - R-gear select
Lamp & CAN - iPAS lines
- Picture in Picture (PiP)
- I-DRV
- Guide lines
- CVBS signal
NTSC - Rear camera input
- Signal
LVDS - fakra green or pink - Activation
Switch & OEM - A/V output
- A/V input
- HDMI input
- LVDS input
- RGB input
- Front camera input
Geschikt voor de volgende modellen
Mercedes
| A-klasse (W177) | 2018-20.. | Comand NTG6 MBUX (10.25") |
| C-klasse (W205) | 2018-20.. | Comand NTG6 MBUX (10.25") |
| E-klasse (W213) | 2016-20.. | Comand NTG5.5 (8.4" & 12,3") |
| E-klasse Coupé (C238) | 2017-20.. | Comand NTG 5.5 (8.4" & 12,3") |
| Sprinter | 2018-20. | Comand NTG6 MBUX (10.25") |
| *bij sommige modellen is er een probleem met de audiosynchronisatie | ||
Opmerkingen:
- Alleen in combinatie met een monitor van 8.4, 10.25 of 12.3 inch.
- Installatie is ook mogelijk in combinatie met de originele tv-tuner.
- De AUX-uitgang van de interface moet worden aangesloten op de AUX-ingang van de auto.
- De interface kan ook standalone worden gebruikt voor de achteruitrijcamera en/of frontcamera.
- Automatische omschakeling naar de camera op navigatieniveau.
