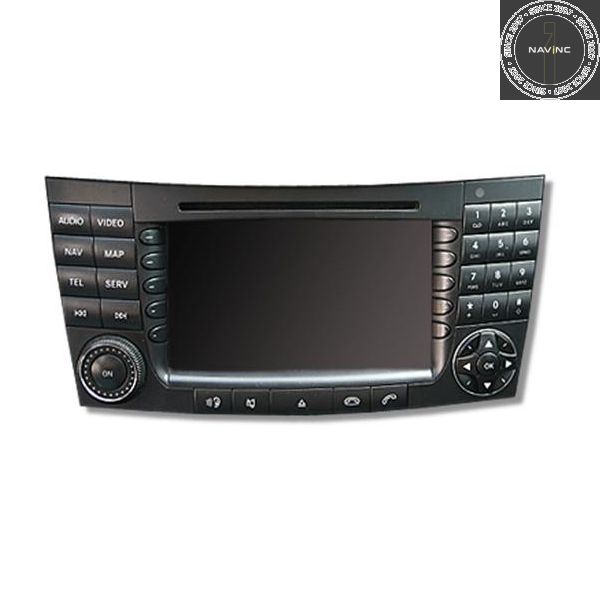

Multimedia-video-interface MB Comand NTG1 (W220)

Algemeen

Met de NavInc-interfaces kunt u videobronnen aansluiten op het originele navigatiesysteem van Mercedes.
De interface zorgt ervoor dat er een ingang wordt toegevoegd aan het originele navigatiesysteem waarop verschillende externe videobronnen kunnen worden aangesloten (bijv. dvd-speler, DVB-T-tv, iPod, achteruitrijcamera, externe navigatiesystemen enz.). De beelden worden weergegeven op het navigatiescherm. De audio van de videobronnen moet via een AUX-ingang of FM-modulator worden aangesloten.

Als er meerdere audio-/videobronnen op de audio-ingang zijn aangesloten, kunt u via de optie "Audio Select" naar audio schakelen.



U kunt met de meegeleverde knop en/of afstandsbediening tussen de verschillende videobronnen schakelen.



De interface is voorzien van externe aansluitingen:

- Camera-ingang; voor aansluiting van een achteruitrijcamera met automatische activering

- Video-uitgang; om de videobeelden naar hoofdsteunschermen of een dakmonitor te sturen.



Daarnaast genereert de interface bij elke video-ingang een Audio Select-signaal van +12V. Dit betekent:

Als video-ingang (V1) is geselecteerd, staat er een +12V-signaal op de Audio Select-kabel van V1. De Audio Select-kabel van V1 moet worden aangesloten op de dvd-speler of DVB-T-tuner. Zo worden deze apparaten ingeschakeld wanneer video-ingang 1 (V1) is geselecteerd. Wanneer video-ingang 2 (V2) wordt geselecteerd, wordt de bron op V1 uitgeschakeld en de bron op V2 ingeschakeld. Hierdoor kan ook de audio worden omgeschakeld.









Kenmerken

- RGB-ingang (voor aansluiting van een extern navigatiesysteem)

- 2x audio-/video-ingang (voor aansluiting van videobronnen, tv / dvd / iPod)

- Camera-ingang (voor aansluiting van een achteruitrijcamera)
- Video-uitgang (voor aansluiting van hoofdsteunschermen)
- Ondersteuning voor NTSC
- Audio Select-uitgang (aansluiting voor audio-/videoselectie)
- Beeldweergave behouden tijdens het rijden
- CE-goedgekeurd









De set bevat:

- NavInc AV-Interface IF-MB-NTGV

- Kabelset

- Installatie- en gebruikershandleiding

- Garantie

- Factuur





Aanvullende informatie:

- Controleer onder het tabblad “compatibility” bovenaan deze pagina of uw radio- of navigatiesysteem geschikt is voor dit product.
- De aangesloten videobronnen moeten NTSC-videosignalen ondersteunen.
- De audio van de aangesloten videobron moet worden gekoppeld aan de AUX-ingang van de auto, een FM-modulator, USB of een iPod-interface.
- Er is geen constante spanning (+30) nodig, waardoor de interface veel stabieler is.

- Mutefunctie voor de niet-gebruikte video-ingangen.
- Gebruik van een metalen behuizing en nieuwe componenten (geen Chinese of gereviseerde componenten).





Productspecificaties

Spanning: 12V – 24V DC

Bedrijfsspanning: 8 – 18V DC

Stand-bystroom: 0 mA

Bedrijfsvermogen: max. 5 Watt

Voedingsspanning: 12V

Temperatuurbereik: - 30°C tot + 80°C

Gewicht: 250grs

Afmetingen (B x H x D): 130 x 20 x 102mm





Juridische informatie:

De bestuurder van het voertuig mag niet worden afgeleid door bewegende beelden. In veel landen is het verboden om tijdens het rijden films te bekijken. Daarom aanvaarden wij geen aansprakelijkheid voor materiële schade of persoonlijk letsel, direct of indirect, als gevolg van de installatie van de interfacemodules.





Basisinformatie over de interface en software:
De NavInc-interfaces zijn geen navigatiesystemen of schermen ter vervanging van het navigatiesysteem. Met de NavInc-interfaces kunt u verschillende audio-/videobronnen aansluiten op het navigatiesysteem.



Fabrikanten brengen aangepaste software- en hardwareversies, opties en uitbreidingen uit, waardoor de compatibiliteit van de producten niet voor 100% kan worden gegarandeerd. Compatibiliteitslijsten zijn gebaseerd op feedback en ervaringen van klanten en worden voortdurend bijgewerkt om optimale klantenondersteuning te bieden.
