Algemeen
Met de NavInc-interfaces kunnen videobronnen worden aangesloten op het originele navigatiesysteem van Mercedes & Aston Martin.
De interface zorgt ervoor dat er een ingang wordt toegevoegd aan het originele navigatiesysteem, waarop verschillende externe videobronnen kunnen worden aangesloten (bijv. dvd-speler, DVB-T-tv, iPod, achteruitrijcamera, externe navigatiesystemen, enz.). De beelden worden weergegeven op het navigatiescherm. Het geluid van de videobronnen moet worden aangesloten via een AUX-ingang of FM-modulator.
U kunt schakelen tussen de verschillende videobronnen met de meegeleverde knop, afstandsbediening en/of 12V-schakelkabel.
Kenmerken
- RGB-ingang (voor aansluiting van een extern navigatiesysteem)
- 3x audio-/video-ingang (voor aansluiting van videobronnen, tv / dvd / iPod)
- Camera-ingang (voor aansluiting van een achteruitrijcamera)
- Video-uitgang (voor aansluiting van hoofdsteunschermen)
- PAL / NTSC-ondersteuning (automatische detectie)
- Audio-uitgang (audioverbinding met het originele audiosysteem of de audio-interface)
- Beeldweergave tijdens het rijden
- Instelbare parkeerlijnen
- Activering van de interface via OEM-knop
- CE-goedgekeurd
- Video-uitgang (voor aansluiting van hoofdsteunschermen)
- PAL / NTSC-ondersteuning (automatische detectie)
- Audio-uitgang (audioverbinding met het originele audiosysteem of de audio-interface)
- Beeldweergave tijdens het rijden
- Instelbare parkeerlijnen
- Activering van de interface via OEM-knop
- CE-goedgekeurd
OSD-menu
Via het interfacemenu kunt u verschillende instellingen aanpassen voor een optimaal beeld, namelijk;
- Tint
- Helderheid
- Contrast
- Scherpte
- Beeldpositie
- Tint
- Helderheid
- Contrast
- Scherpte
- Beeldpositie

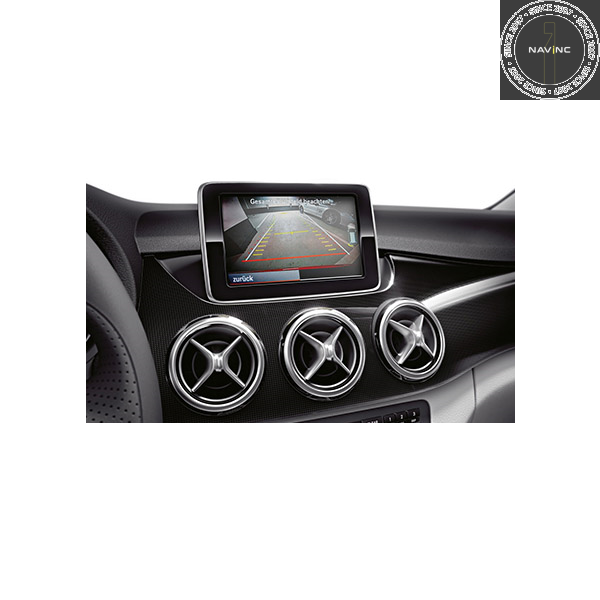

Camerafunctie
Via de camera-ingang van de interface kan een aftermarket-camerasysteem op het navigatiesysteem worden aangesloten. Het camerabeeld wordt automatisch op het scherm weergegeven wanneer de auto in de achteruitversnelling wordt gezet.
Parkeerrichtlijnen
In het camerabeeld op het scherm kunnen parkeerrichtlijnen worden weergegeven. Zo kunt u de afstand tot het object waar u naartoe rijdt veel gemakkelijker inschatten. De richtlijnen zijn zowel horizontaal als verticaal instelbaar, zodat u de lijnen op de auto kunt afstemmen.
Video-uitgang
De video-uitgang kan worden gebruikt om hoofdsteunmonitoren of dakmonitoren aan te sluiten. Bronnen die op de interface zijn aangesloten, worden ook op de schermen achterin weergegeven.
Activering
U kunt op verschillende manieren schakelen tussen de AV-ingangen op de interface, namelijk;
- Via de OEM-knop "terug"
- Via de meegeleverde afstandsbediening
- Via de meegeleverde schakelaar
De set bevat het volgende:
- NavInc Video Interface IF- MB-NTG5V
- Kabelset
- Installatie- en gebruikershandleiding
- Garantie
- Factuur
Productspecificaties
Spanning: 12V – 16V DC
Bedrijfsspanning: 8 – 18V DC
Stand-bystroom: 0 mA
Bedrijfsstroom: max. 12 Watt
Voedingsingang: 12V
Temperatuurbereik: - 30°C tot + 80°C
Gewicht: 250grs
Afmetingen (B x H x D): 130 x 20 x 102mm
Aanvullende informatie:
- Controleer op het tabblad “compatibiliteit” bovenaan deze pagina of uw radio- of navigatiesysteem geschikt is voor dit product.
- De aangesloten videobronnen moeten PAL- of NTSC-videosignalen ondersteunen
- Het geluid van de aangesloten videobron moet worden aangesloten op de AUX-ingang van de auto, een FM-modulator, USB- of iPod-interface.
- Geen constante spanning nodig (+30), waardoor de interface veel stabieler is.
- De aangesloten videobronnen moeten PAL- of NTSC-videosignalen ondersteunen
- Het geluid van de aangesloten videobron moet worden aangesloten op de AUX-ingang van de auto, een FM-modulator, USB- of iPod-interface.
- Geen constante spanning nodig (+30), waardoor de interface veel stabieler is.
- Behuizing van metaal en gebruik van nieuwe componenten (geen Chinese of gereviseerde componenten).
Juridische informatie:
De bestuurder van het voertuig mag niet worden afgeleid door bewegende beelden. In veel landen is het verboden om tijdens het rijden films te bekijken. Daarom aanvaarden wij geen aansprakelijkheid voor materiële of lichamelijke schade, direct of indirect, als gevolg van de installatie van interfacemodules.
Basisinformatie over de interface en software:
De NavInc-interfaces zijn geen navigatiesystemen of schermen ter vervanging van het navigatiesysteem. Met de NavInc-interfaces kunt u verschillende audio-/videobronnen op het navigatiesysteem aansluiten.
De NavInc-interfaces zijn geen navigatiesystemen of schermen ter vervanging van het navigatiesysteem. Met de NavInc-interfaces kunt u verschillende audio-/videobronnen op het navigatiesysteem aansluiten.
Fabrikanten brengen aangepaste software- en hardwareversies, opties en verbeteringen uit, waardoor de compatibiliteit van de producten niet 100% kan worden gegarandeerd. Compatibiliteitslijsten zijn gebaseerd op feedback en ervaringen van klanten en worden voortdurend bijgewerkt om optimale klantenondersteuning te bieden.
DB11
2016-201..
- Opmerking: Touchpad support (TS-CON-MB) / not i.c.m. with DTV
- Open head-unit
- Head-unit
AMI infotainment - Touch support
Glass - R-gear select
Lamp & CAN - iPAS lines
- Picture in Picture (PiP)
- I-DRV
- Guide lines
- CVBS signal
NTSC - Rear camera input
- Signal
LVDS - Activation
Switch & OEM - A/V output
- A/V input
- HDMI input
- LVDS input
- RGB input
- Front camera input
Vantage
2018-20..
- Opmerking: Touchpad support (TS-CON-MB) / not i.c.m. with DTV
- Open head-unit
- Head-unit
AMI infotainment - Touch support
Glass - R-gear select
Lamp & CAN - iPAS lines
- Picture in Picture (PiP)
- I-DRV
- Guide lines
- CVBS signal
NTSC - Rear camera input
- Signal
LVDS - Activation
Switch & OEM - A/V output
- A/V input
- HDMI input
- LVDS input
- RGB input
- Front camera input
A Class (W176)
2015-04/2018
- Opmerking: *iPAS option wont work when the car does not have OEM parking sensors.
- Open head-unit
- Head-unit
Audio 20 Garmin (7.0") & Comand (8.0"/10.2") - Touch support
Glass - R-gear select
Lamp & CAN - iPAS lines
- Picture in Picture (PiP)
- I-DRV
- Guide lines
- CVBS signal
NTSC - Rear camera input
- Signal
LVDS - HSD 4P - Activation
Switch & OEM - A/V output
- A/V input
- HDMI input
- LVDS input
- RGB input
- Front camera input
B Class (W246)
2015-11/2018
- Opmerking: *iPAS option wont work when the car does not have OEM parking sensors.
- Open head-unit
- Head-unit
Audio 20 Garmin (7.0") & Comand (8.0"/10.2") - Touch support
Glass - R-gear select
Lamp & CAN - iPAS lines
- Picture in Picture (PiP)
- I-DRV
- Guide lines
- CVBS signal
NTSC - Rear camera input
- Signal
LVDS - HSD 4P - Activation
Switch & OEM - A/V output
- A/V input
- HDMI input
- LVDS input
- RGB input
- Front camera input
C Class (W205)
2014-06/2018
- Opmerking: Touchpad support (TS-CON-MB) / *iPAS option wont work when the car does not have OEM parking sensors.
- Open head-unit
- Head-unit
Audio 20 Garmin (7.0") & Comand (8.0"/10.2") - Touch support
Glass - R-gear select
Lamp & CAN - iPAS lines
- Picture in Picture (PiP)
- I-DRV
- Guide lines
- CVBS signal
NTSC - Rear camera input
- Signal
LVDS - HSD 4P - Activation
Switch & OEM - A/V output
- A/V input
- HDMI input
- LVDS input
- RGB input
- Front camera input
C Class Coupe (C205)
2015-20..
- Opmerking: *iPAS option wont work when the car does not have OEM parking sensors.
- Open head-unit
- Head-unit
Audio 20 Garmin (7.0") & Comand (8.0"/10.2") - Touch support
Glass - R-gear select
Lamp & CAN - iPAS lines
- Picture in Picture (PiP)
- I-DRV
- Guide lines
- CVBS signal
NTSC - Rear camera input
- Signal
LVDS - HSD 4P - Activation
Switch & OEM - A/V output
- A/V input
- HDMI input
- LVDS input
- RGB input
- Front camera input
CLA Class
2015-02/2019
- Opmerking: *iPAS option wont work when the car does not have OEM parking sensors.
- Open head-unit
- Head-unit
Audio 20 Garmin (7.0") & Comand (8.0"/10.2") - Touch support
Glass - R-gear select
Lamp & CAN - iPAS lines
- Picture in Picture (PiP)
- I-DRV
- Guide lines
- CVBS signal
NTSC - Rear camera input
- Signal
LVDS - HSD 4P - Activation
Switch & OEM - A/V output
- A/V input
- HDMI input
- LVDS input
- RGB input
- Front camera input
CLS Class (C218)
2015-2018
- Opmerking: *iPAS option wont work when the car does not have OEM parking sensors.
- Open head-unit
- Head-unit
Audio 20 Garmin (7.0") & Comand (8.0"/10.2") - Touch support
Glass - R-gear select
Lamp & CAN - iPAS lines
- Picture in Picture (PiP)
- I-DRV
- Guide lines
- CVBS signal
NTSC - Rear camera input
- Signal
LVDS - HSD 4P - Activation
Switch & OEM - A/V output
- A/V input
- HDMI input
- LVDS input
- RGB input
- Front camera input
CLS Class Shooting
08/2014-2019
- Opmerking: *iPAS option wont work when the car does not have OEM parking sensors.
- Open head-unit
- Head-unit
Audio 20 Garmin (7.0") & Comand (8.0"/10.2") - Touch support
Glass - R-gear select
Lamp & CAN - iPAS lines
- Picture in Picture (PiP)
- I-DRV
- Guide lines
- CVBS signal
NTSC - Rear camera input
- Signal
LVDS - HSD 4P - Activation
Switch & OEM - A/V output
- A/V input
- HDMI input
- LVDS input
- RGB input
- Front camera input
E Class (C207 Coupe)
11/2014-2016
- Opmerking: *iPAS option wont work when the car does not have OEM parking sensors.
- Open head-unit
- Head-unit
Audio 20 Garmin (7.0") & Comand (8.0"/10.2") - Touch support
Glass - R-gear select
Lamp & CAN - iPAS lines
- Picture in Picture (PiP)
- I-DRV
- Guide lines
- CVBS signal
NTSC - Rear camera input
- Signal
LVDS - HSD 4P - Activation
Switch & OEM - A/V output
- A/V input
- HDMI input
- LVDS input
- RGB input
- Front camera input
E Class (W212)
11/2014-08/2017
- Opmerking: *iPAS option wont work when the car does not have OEM parking sensors.
- Open head-unit
- Head-unit
Audio 20 Garmin (7.0") & Comand (8.0"/10.2") - Touch support
Glass - R-gear select
Lamp & CAN - iPAS lines
- Picture in Picture (PiP)
- I-DRV
- Guide lines
- CVBS signal
NTSC - Rear camera input
- Signal
LVDS - HSD 4P - Activation
Switch & OEM - A/V output
- A/V input
- HDMI input
- LVDS input
- RGB input
- Front camera input
GLA Class
2015-20..
- Opmerking: *iPAS option wont work when the car does not have OEM parking sensors.
- Open head-unit
- Head-unit
Audio 20 Garmin (7.0") & Comand (8.0"/10.2") - Touch support
Glass - R-gear select
Lamp & CAN - iPAS lines
- Picture in Picture (PiP)
- I-DRV
- Guide lines
- CVBS signal
NTSC - Rear camera input
- Signal
LVDS - HSD 4P - Activation
Switch & OEM - A/V output
- A/V input
- HDMI input
- LVDS input
- RGB input
- Front camera input
GLC Class
2015-2019
- Opmerking: *iPAS option wont work when the car does not have OEM parking sensors.
- Open head-unit
- Head-unit
Audio 20 Garmin (7.0") & Comand (8.0"/10.2") - Touch support
Glass - R-gear select
Lamp & CAN - iPAS lines
- Picture in Picture (PiP)
- I-DRV
- Guide lines
- CVBS signal
NTSC - Rear camera input
- Signal
LVDS - HSD 4P - Activation
Switch & OEM - A/V output
- A/V input
- HDMI input
- LVDS input
- RGB input
- Front camera input
GLE Class (W166)
2015-2018
- Opmerking: *iPAS option wont work when the car does not have OEM parking sensors.
- Open head-unit
- Head-unit
Audio 20 Garmin (7.0") & Comand (8.0"/10.2") - Touch support
Glass - R-gear select
Lamp & CAN - iPAS lines
- Picture in Picture (PiP)
- I-DRV
- Guide lines
- CVBS signal
NTSC - Rear camera input
- Signal
LVDS - HSD 4P - Activation
Switch & OEM - A/V output
- A/V input
- HDMI input
- LVDS input
- RGB input
- Front camera input
GLE Class (W166)
2018-20..
- Opmerking: *iPAS option wont work when the car does not have OEM parking sensors.
- Open head-unit
- Head-unit
Audio 20 Garmin (7.0") & Comand (8.0"/10.2") - Touch support
Glass - R-gear select
Lamp & CAN - iPAS lines
- Picture in Picture (PiP)
- I-DRV
- Guide lines
- CVBS signal
NTSC - Rear camera input
- Signal
LVDS - HSD 4P - Activation
Switch & OEM - A/V output
- A/V input
- HDMI input
- LVDS input
- RGB input
- Front camera input
GLK Class (X204)
2015-2018
- Opmerking: *iPAS option wont work when the car does not have OEM parking sensors.
- Open head-unit
- Head-unit
Audio 20 Garmin (7.0") & Comand (8.0"/10.2") - Touch support
Glass - R-gear select
Lamp & CAN - iPAS lines
- Picture in Picture (PiP)
- I-DRV
- Guide lines
- CVBS signal
NTSC - Rear camera input
- Signal
LVDS - HSD 4P - Activation
Switch & OEM - A/V output
- A/V input
- HDMI input
- LVDS input
- RGB input
- Front camera input
GLS Class (X166)
2015-2018
- Opmerking: *iPAS option wont work when the car does not have OEM parking sensors.
- Open head-unit
- Head-unit
Audio 20 Garmin (7.0") & Comand (8.0"/10.2") - Touch support
Glass - R-gear select
Lamp & CAN - iPAS lines
- Picture in Picture (PiP)
- I-DRV
- Guide lines
- CVBS signal
NTSC - Rear camera input
- Signal
LVDS - HSD 4P - Activation
Switch & OEM - A/V output
- A/V input
- HDMI input
- LVDS input
- RGB input
- Front camera input
GT Class (C190)
2015-2018
- Opmerking: *iPAS option wont work when the car does not have OEM parking sensors.
- Open head-unit
- Head-unit
Audio 20 Garmin (7.0") & Comand (8.0"/10.2") - Touch support
Glass - R-gear select
Lamp & CAN - iPAS lines
- Picture in Picture (PiP)
- I-DRV
- Guide lines
- CVBS signal
NTSC - Rear camera input
- Signal
LVDS - HSD 4P - Activation
Switch & OEM - A/V output
- A/V input
- HDMI input
- LVDS input
- RGB input
- Front camera input
S Class (W222)
2013-2017
- Opmerking: *iPAS option wont work when the car does not have OEM parking sensors.
- Open head-unit
- Head-unit
Audio 20 Garmin (7.0") & Comand (8.0"/10.2") - Touch support
Glass - R-gear select
Lamp & CAN - iPAS lines
- Picture in Picture (PiP)
- I-DRV
- Guide lines
- CVBS signal
NTSC - Rear camera input
- Signal
LVDS - HSD 4P - Activation
Switch & OEM - A/V output
- A/V input
- HDMI input
- LVDS input
- RGB input
- Front camera input
S Class Coupe (C217)
2013-2017.
- Opmerking: *iPAS option wont work when the car does not have OEM parking sensors.
- Open head-unit
- Head-unit
Audio 20 Garmin (7.0") & Comand (8.0"/10.2") - Touch support
Glass - R-gear select
Lamp & CAN - iPAS lines
- Picture in Picture (PiP)
- I-DRV
- Guide lines
- CVBS signal
NTSC - Rear camera input
- Signal
LVDS - HSD 4P - Activation
Switch & OEM - A/V output
- A/V input
- HDMI input
- LVDS input
- RGB input
- Front camera input
SL Class Coupe (R231)
10/2015-20..
- Opmerking: *iPAS option wont work when the car does not have OEM parking sensors.
- Open head-unit
- Head-unit
Audio 20 Garmin (7.0") & Comand (8.0"/10.2") - Touch support
Glass - R-gear select
Lamp & CAN - iPAS lines
- Picture in Picture (PiP)
- I-DRV
- Guide lines
- CVBS signal
NTSC - Rear camera input
- Signal
LVDS - HSD 4P - Activation
Switch & OEM - A/V output
- A/V input
- HDMI input
- LVDS input
- RGB input
- Front camera input
V Class (W447)
2014-20..
- Opmerking: Touchpad support (TS-CON-MB) / *iPAS option wont work when the car does not have OEM parking sensors.
- Open head-unit
- Head-unit
Audio 20 Garmin (7.0") & Comand (8.0"/10.2") - Touch support
Glass - R-gear select
Lamp & CAN - iPAS lines
- Picture in Picture (PiP)
- I-DRV
- Guide lines
- CVBS signal
NTSC - Rear camera input
- Signal
LVDS - HSD 4P - Activation
Switch & OEM - A/V output
- A/V input
- HDMI input
- LVDS input
- RGB input
- Front camera input
X Class (BR470)
11/2017-20..
- Opmerking: Touchpad support (TS-CON-MB) / *iPAS option wont work when the car does not have OEM parking sensors.
- Open head-unit
- Head-unit
Audio 20 Garmin (7.0") & Comand (8.0"/10.2") - Touch support
Glass - R-gear select
Lamp & CAN - iPAS lines
- Picture in Picture (PiP)
- I-DRV
- Guide lines
- CVBS signal
NTSC - Rear camera input
- Signal
LVDS - HSD 4P - Activation
Switch & OEM - A/V output
- A/V input
- HDMI input
- LVDS input
- RGB input
- Front camera input
Extra informatie
- In combinatie met het Comand NTG5-navigatiesysteem.
- De iPAS -optie werkt niet als de auto geen originele parkeersensoren heeft.
- Installatie is ook mogelijk in combinatie met de originele tv-tuner.
- Automatisch overschakelen naar de camera is mogelijk.
- De audio van de aangesloten videobron moet worden aangesloten op de AUX-ingang van de auto, een FM-modulator, USB of een iPod-interface.
- De interface wordt achter het navigatiescherm geïnstalleerd.
- De interface wordt achter het navigatiescherm geïnstalleerd.
- Mercedes SLC (R172) is niet compatibel
Afbeelding van geschikte navigatiesystemen:
Start een gesprek
Hallo! Klik hieronder op een van onze medewerkers om via WhatsApp te chatten.
- Het team reageert doorgaans binnen enkele minuten.
