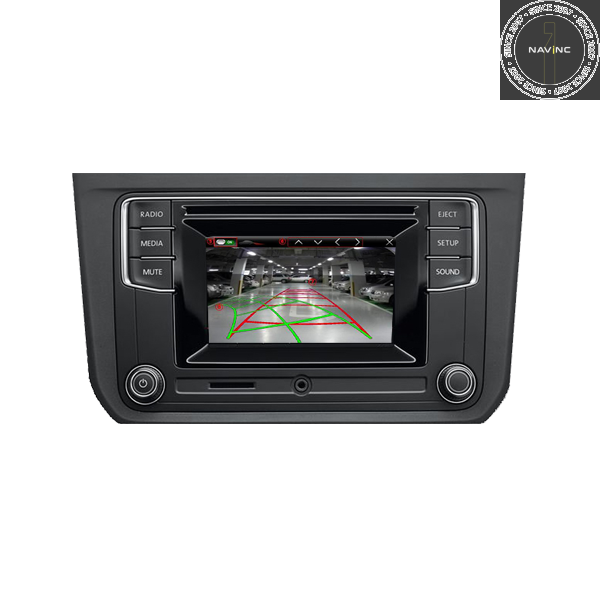

main product photo
SKU:IF-VW-G9PV

Multimedia-video-interface VAG Composition Colour incl. iPAS (5 inch)

Gegevensblad Waar te koop
Algemeen
Met de NavInc-interfaces kunnen videobronnen worden aangesloten op het originele navigatiesysteem van Volkswagen met Compositoin Colour (5 inch).
De interface zorgt ervoor dat er een ingang wordt aangemaakt op het originele navigatiesysteem waarop verschillende externe videobronnen kunnen worden aangesloten (bijv. dvd-speler, DVB-T-tv, iPod, achteruitrijcamera, externe navigatiesystemen, enz.). De beelden worden weergegeven op het navigatiescherm. De audio van de videobronnen moet via een AUX-ingang of FM-modulator worden aangesloten.


Kenmerken
- RGB-ingang (voor aansluiting van een extern navigatiesysteem)
- 3x audio-/video-ingang (voor aansluiting van videobronnen, tv / dvd / iPod)
- Camera-ingang (voor aansluiting van een achteruitrijcamera)
- Video-uitgang (voor aansluiting van hoofdsteunschermen)
- Ondersteuning voor PAL / NTSC
- Audio-uitgang (audioverbinding met het originele audiosysteem)
- Beeldweergave tijdens het rijden
- Verstelbare parkeerlijnen
- Uit te breiden met touchscreen (bediening van de A/V-bron via touchscreen)
- CE-goedgekeurd


Activering
U kunt tussen de videobronnen schakelen met de meegeleverde knop en/of afstandsbediening, of via de knop op het stuurwiel:

Terugknop
Kort indrukken: terug naar OEM
Lang indrukken: schakelen tussen RGB-AV1-AV2-AV3-RGB



OSD-menu
Via het interfacemenu kunnen verschillende instellingen worden aangepast voor een optimaal beeld, namelijk:
- Tint
- Helderheid
- Contrast
- Scherpte
- Beeldpositie


Camerafunctie
Via de camera-ingang van de interface kan een aftermarket-camerasysteem op het navigatiesysteem worden aangesloten. Het camerabeeld wordt automatisch op het scherm weergegeven wanneer de auto in de achteruitversnelling wordt gezet.

Parkeerlijnen
In het camerabeeld op het scherm kunnen parkeerlijnen worden weergegeven. Hierdoor kunt u de afstand tot het object waar u naartoe rijdt veel gemakkelijker inschatten. De lijnen zijn zowel horizontaal als verticaal verstelbaar, zodat ze aan de auto kunnen worden aangepast.


Intelligent Park Assist System (IPAS)
De interface beschikt ook over het Intelligent Park Assist System (iPAS). Met deze functie bewegen de parkeerlijnen mee met de stand van het stuurwiel. De parkeerlijnen zijn horizontaal en verticaal verstelbaar via het OSD-menu van de interface.


Video-uitgang
De video-uitgang kan worden gebruikt om hoofdsteunmonitoren of dakmonitoren aan te sluiten. Bronnen die op de interface zijn aangesloten, worden ook weergegeven op de schermen achterin.


De set bevat het volgende:
- NavInc-video-interface
- Kabelset
- Installatie- en gebruikershandleiding
- Garantie
- Factuur


Productspecificaties
Spanning: 12V – 24V DC
Bedrijfsspanning: 8 – 18V DC
Stand-by-stroom: 0 mA
Bedrijfsverbruik: max. 5 Watt
Voedingsingang: 12V
Temperatuurbereik: - 30°C tot + 80°C
Gewicht: 250grs
Afmetingen (B x H x D): 130 x 20 x 102mm


Aanvullende informatie:
- Controleer onder het tabblad “compatibility” bovenaan deze pagina of uw radio- of navigatiesysteem geschikt is voor dit product.
- De audio van de aangesloten videobron moet worden verbonden met de AUX-ingang van de auto, een FM-modulator, USB- of iPod-interface.
- Er is geen constante spanning nodig (+30), waardoor de interface veel stabieler is.
 - ”Mute”-functie voor de video-ingangen die niet worden gebruikt.
- Gebruik van een metalen behuizing en nieuwe componenten (geen Chinese of gereviseerde componenten).



Juridische informatie:
De bestuurder van het voertuig mag niet worden afgeleid door bewegende beelden. In veel landen is het verboden om tijdens het rijden films te bekijken. Daarom aanvaarden wij geen verantwoordelijkheid voor materiële schade of persoonlijk letsel, direct of indirect veroorzaakt door de installatie van de interfacemodules.


Basisinformatie over de interface en software:
 De NavInc-interfaces zijn geen navigatiesystemen of schermen ter vervanging van het navigatiesysteem. Met de NavInc-interfaces kunnen verschillende audio-/videobronnen op het navigatiesysteem worden aangesloten.

Fabrikanten ontwikkelen aangepaste software- en hardwareversies, opties en uitbreidingen, waardoor de compatibiliteit van de producten niet voor 100% kan worden gegarandeerd. Compatibiliteitslijsten zijn gebaseerd op feedback en ervaringen van klanten en worden voortdurend bijgewerkt voor optimale klantondersteuning.


Compatibiliteit

Arona

2017-20..

  • Opmerking: Fist version (2013-2015) are with resistive touch, in this case you need IF-VW-GV5 / Black & white picture with Composition Touch head-unit
  • Open head-unit
  • Head-unit
    Media System Color Entry (5")
  • Touch support
    OEM
  • R-gear select
    Lamp & CAN
  • iPAS lines
  • Picture in Picture (PiP)
  • I-DRV
  • Guide lines
  • CVBS signal
    NTSC
  • Rear camera input
  • Signal
    RGB digital - FFC
  • Activation
    Switch
  • A/V output
  • A/V input
  • HDMI input
  • LVDS input
  • RGB input
  • Front camera input

Ateca (KH7)

2016-20..

  • Opmerking: Fist version (2013-2015) are with resistive touch, in this case you need IF-VW-GV5 / Black & white picture with Composition Touch head-unit
  • Open head-unit
  • Head-unit
    Media System Color Entry (5")
  • Touch support
    OEM
  • R-gear select
    Lamp & CAN
  • iPAS lines
  • Picture in Picture (PiP)
  • I-DRV
  • Guide lines
  • CVBS signal
    NTSC
  • Rear camera input
  • Signal
    RGB digital - FFC
  • Activation
    Switch
  • A/V output
  • A/V input
  • HDMI input
  • LVDS input
  • RGB input
  • Front camera input

Ibiza (6P)

2013-2017

  • Opmerking: Fist version (2013-2015) are with resistive touch, in this case you need IF-VW-GV5 / Black & white picture with Composition Touch head-unit
  • Open head-unit
  • Head-unit
    Media System Color Entry (5")
  • Touch support
    OEM
  • R-gear select
    Lamp & CAN
  • iPAS lines
  • Picture in Picture (PiP)
  • I-DRV
  • Guide lines
  • CVBS signal
    NTSC
  • Rear camera input
  • Signal
    RGB digital - FFC
  • Activation
    Switch
  • A/V output
  • A/V input
  • HDMI input
  • LVDS input
  • RGB input
  • Front camera input

Ibiza (6P)

2017-20..

  • Opmerking: Fist version (2013-2015) are with resistive touch, in this case you need IF-VW-GV5 / Black & white picture with Composition Touch head-unit
  • Open head-unit
  • Head-unit
    Media System Color Entry (5")
  • Touch support
    OEM
  • R-gear select
    Lamp & CAN
  • iPAS lines
  • Picture in Picture (PiP)
  • I-DRV
  • Guide lines
  • CVBS signal
    NTSC
  • Rear camera input
  • Signal
    RGB digital - FFC
  • Activation
    Switch
  • A/V output
  • A/V input
  • HDMI input
  • LVDS input
  • RGB input
  • Front camera input

Leon (5F)

2013-20..

  • Opmerking: Fist version (2013-2015) are with resistive touch, in this case you need IF-VW-GV5 / Black & white picture with Composition Touch head-unit
  • Open head-unit
  • Head-unit
    Media System Color & Touch (5")
  • Touch support
    OEM
  • R-gear select
    Lamp & CAN
  • iPAS lines
  • Picture in Picture (PiP)
  • I-DRV
  • Guide lines
  • CVBS signal
    NTSC
  • Rear camera input
  • Signal
    RGB digital - FFC
  • Activation
    Switch
  • A/V output
  • A/V input
  • HDMI input
  • LVDS input
  • RGB input
  • Front camera input

Leon (5F)

2017-20..

  • Opmerking: Fist version (2013-2015) are with resistive touch, in this case you need IF-VW-GV5 / Black & white picture with Composition Touch head-unit
  • Open head-unit
  • Head-unit
    Media System Color Entry (5")
  • Touch support
    OEM
  • R-gear select
    Lamp & CAN
  • iPAS lines
  • Picture in Picture (PiP)
  • I-DRV
  • Guide lines
  • CVBS signal
    NTSC
  • Rear camera input
  • Signal
    RGB digital - FFC
  • Activation
    Switch
  • A/V output
  • A/V input
  • HDMI input
  • LVDS input
  • RGB input
  • Front camera input

Fabia (NJ)

2014-20..

  • Opmerking: Fist version (2013-2015) are with resistive touch, in this case you need IF-VW-GV5 / Black & white picture with Composition Touch head-unit
  • Open head-unit
  • Head-unit
    Radio Swing Color (5")
  • Touch support
    OEM
  • R-gear select
    Lamp & CAN
  • iPAS lines
  • Picture in Picture (PiP)
  • I-DRV
  • Guide lines
  • CVBS signal
    NTSC
  • Rear camera input
  • Signal
    RGB digital - FFC
  • Activation
    Switch
  • A/V output
  • A/V input
  • HDMI input
  • LVDS input
  • RGB input
  • Front camera input

Octavia (A7)

2013-20..

  • Opmerking: Fist version (2013-2015) are with resistive touch, in this case you need IF-VW-GV5 / Black & white picture with Composition Touch head-unit
  • Open head-unit
  • Head-unit
    Radio Swing Color (5")
  • Touch support
    OEM
  • R-gear select
    Lamp & CAN
  • iPAS lines
  • Picture in Picture (PiP)
  • I-DRV
  • Guide lines
  • CVBS signal
    NTSC
  • Rear camera input
  • Signal
    RGB digital - FFC
  • Activation
    Switch
  • A/V output
  • A/V input
  • HDMI input
  • LVDS input
  • RGB input
  • Front camera input

Rapid

2013-2017

  • Opmerking: Fist version (2013-2015) are with resistive touch, in this case you need IF-VW-GV5 / Black & white picture with Composition Touch head-unit
  • Open head-unit
  • Head-unit
    Radio Swing Color (5")
  • Touch support
    OEM
  • R-gear select
    Lamp & CAN
  • iPAS lines
  • Picture in Picture (PiP)
  • I-DRV
  • Guide lines
  • CVBS signal
    NTSC
  • Rear camera input
  • Signal
    RGB digital - FFC
  • Activation
    Switch
  • A/V output
  • A/V input
  • HDMI input
  • LVDS input
  • RGB input
  • Front camera input

Superb

2015-20..

  • Opmerking: Fist version (2013-2015) are with resistive touch, in this case you need IF-VW-GV5 / Black & white picture with Composition Touch head-unit
  • Open head-unit
  • Head-unit
    Radio Swing Color (5")
  • Touch support
    OEM
  • R-gear select
    Lamp & CAN
  • iPAS lines
  • Picture in Picture (PiP)
  • I-DRV
  • Guide lines
  • CVBS signal
    NTSC
  • Rear camera input
  • Signal
    RGB digital - FFC
  • Activation
    Switch
  • A/V output
  • A/V input
  • HDMI input
  • LVDS input
  • RGB input
  • Front camera input

Yeti

2014-2017

  • Opmerking: Fist version (2013-2015) are with resistive touch, in this case you need IF-VW-GV5 / Black & white picture with Composition Touch head-unit
  • Open head-unit
  • Head-unit
    Radio Swing Color (5")
  • Touch support
    OEM
  • R-gear select
    Lamp & CAN
  • iPAS lines
  • Picture in Picture (PiP)
  • I-DRV
  • Guide lines
  • CVBS signal
    NTSC
  • Rear camera input
  • Signal
    RGB digital - FFC
  • Activation
    Switch
  • A/V output
  • A/V input
  • HDMI input
  • LVDS input
  • RGB input
  • Front camera input

Amarok

2016-20..

  • Opmerking: Fist version (2013-2015) are with resistive touch, in this case you need IF-VW-GV5 / Black & white picture with Composition Touch head-unit
  • Open head-unit
  • Head-unit
    Composition Touch & Color (5")
  • Touch support
    OEM
  • R-gear select
    Lamp & CAN
  • iPAS lines
  • Picture in Picture (PiP)
  • I-DRV
  • Guide lines
  • CVBS signal
    NTSC
  • Rear camera input
  • Signal
    RGB digital - FFC
  • Activation
    Switch
  • A/V output
  • A/V input
  • HDMI input
  • LVDS input
  • RGB input
  • Front camera input

Beetle (5C)

2015-20..

  • Opmerking: Fist version (2013-2015) are with resistive touch, in this case you need IF-VW-GV5 / Black & white picture with Composition Touch head-unit
  • Open head-unit
  • Head-unit
    Composition Touch & Color (5")
  • Touch support
    OEM
  • R-gear select
    Lamp & CAN
  • iPAS lines
  • Picture in Picture (PiP)
  • I-DRV
  • Guide lines
  • CVBS signal
    NTSC
  • Rear camera input
  • Signal
    RGB digital - FFC
  • Activation
    Switch
  • A/V output
  • A/V input
  • HDMI input
  • LVDS input
  • RGB input
  • Front camera input

Caddy (12K)

2015-20..

  • Opmerking: Fist version (2013-2015) are with resistive touch, in this case you need IF-VW-GV5 / Black & white picture with Composition Touch head-unit
  • Open head-unit
  • Head-unit
    Composition Touch & Color (5")
  • Touch support
    OEM
  • R-gear select
    Lamp & CAN
  • iPAS lines
  • Picture in Picture (PiP)
  • I-DRV
  • Guide lines
  • CVBS signal
    NTSC
  • Rear camera input
  • Signal
    RGB digital - FFC
  • Activation
    Switch
  • A/V output
  • A/V input
  • HDMI input
  • LVDS input
  • RGB input
  • Front camera input

Golf 7

2013-2017

  • Opmerking: Fist version (2013-2015) are with resistive touch, in this case you need IF-VW-GV5 / Black & white picture with Composition Touch head-unit
  • Open head-unit
  • Head-unit
    Composition Touch & Color (5")
  • Touch support
    OEM
  • R-gear select
    Lamp & CAN
  • iPAS lines
  • Picture in Picture (PiP)
  • I-DRV
  • Guide lines
  • CVBS signal
    NTSC
  • Rear camera input
  • Signal
    RGB digital - FFC
  • Activation
    Switch
  • A/V output
  • A/V input
  • HDMI input
  • LVDS input
  • RGB input
  • Front camera input

Golf 7 Sportsvan

2014-20..

  • Opmerking: Fist version (2013-2015) are with resistive touch, in this case you need IF-VW-GV5 / Black & white picture with Composition Touch head-unit
  • Open head-unit
  • Head-unit
    Composition Touch & Color (5")
  • Touch support
    OEM
  • R-gear select
    Lamp & CAN
  • iPAS lines
  • Picture in Picture (PiP)
  • I-DRV
  • Guide lines
  • CVBS signal
    NTSC
  • Rear camera input
  • Signal
    RGB digital - FFC
  • Activation
    Switch
  • A/V output
  • A/V input
  • HDMI input
  • LVDS input
  • RGB input
  • Front camera input

Golf Cabrio

2015-20..

  • Opmerking: Fist version (2013-2015) are with resistive touch, in this case you need IF-VW-GV5 / Black & white picture with Composition Touch head-unit
  • Open head-unit
  • Head-unit
    Composition Touch & Color (5")
  • Touch support
    OEM
  • R-gear select
    Lamp & CAN
  • iPAS lines
  • Picture in Picture (PiP)
  • I-DRV
  • Guide lines
  • CVBS signal
    NTSC
  • Rear camera input
  • Signal
    RGB digital - FFC
  • Activation
    Switch
  • A/V output
  • A/V input
  • HDMI input
  • LVDS input
  • RGB input
  • Front camera input

Multivan (T6)

2015-20..

  • Opmerking: Fist version (2013-2015) are with resistive touch, in this case you need IF-VW-GV5 / Black & white picture with Composition Touch head-unit
  • Open head-unit
  • Head-unit
    Composition Touch & Color (5")
  • Touch support
    OEM
  • R-gear select
    Lamp & CAN
  • iPAS lines
  • Picture in Picture (PiP)
  • I-DRV
  • Guide lines
  • CVBS signal
    NTSC
  • Rear camera input
  • Signal
    RGB digital - FFC
  • Activation
    Switch
  • A/V output
  • A/V input
  • HDMI input
  • LVDS input
  • RGB input
  • Front camera input

Passsat (B8)

2014-20..

  • Opmerking: Fist version (2013-2015) are with resistive touch, in this case you need IF-VW-GV5 / Black & white picture with Composition Touch head-unit
  • Open head-unit
  • Head-unit
    Composition Touch & Color (5")
  • Touch support
    OEM
  • R-gear select
    Lamp & CAN
  • iPAS lines
  • Picture in Picture (PiP)
  • I-DRV
  • Guide lines
  • CVBS signal
    NTSC
  • Rear camera input
  • Signal
    RGB digital - FFC
  • Activation
    Switch
  • A/V output
  • A/V input
  • HDMI input
  • LVDS input
  • RGB input
  • Front camera input

Sharan (7N)

2015-20..

  • Opmerking: Fist version (2013-2015) are with resistive touch, in this case you need IF-VW-GV5 / Black & white picture with Composition Touch head-unit
  • Open head-unit
  • Head-unit
    Composition Touch & Color (5")
  • Touch support
    OEM
  • R-gear select
    Lamp & CAN
  • iPAS lines
  • Picture in Picture (PiP)
  • I-DRV
  • Guide lines
  • CVBS signal
    NTSC
  • Rear camera input
  • Signal
    RGB digital - FFC
  • Activation
    Switch
  • A/V output
  • A/V input
  • HDMI input
  • LVDS input
  • RGB input
  • Front camera input

Tiguan (AD1)

2015-20..

  • Opmerking: Fist version (2013-2015) are with resistive touch, in this case you need IF-VW-GV5 / Black & white picture with Composition Touch head-unit
  • Open head-unit
  • Head-unit
    Composition Touch & Color (5")
  • Touch support
    OEM
  • R-gear select
    Lamp & CAN
  • iPAS lines
  • Picture in Picture (PiP)
  • I-DRV
  • Guide lines
  • CVBS signal
    NTSC
  • Rear camera input
  • Signal
    RGB digital - FFC
  • Activation
    Switch
  • A/V output
  • A/V input
  • HDMI input
  • LVDS input
  • RGB input
  • Front camera input

Touran (5T)

2015-20..

  • Opmerking: Fist version (2013-2015) are with resistive touch, in this case you need IF-VW-GV5 / Black & white picture with Composition Touch head-unit
  • Open head-unit
  • Head-unit
    Composition Touch & Color (5")
  • Touch support
    OEM
  • R-gear select
    Lamp & CAN
  • iPAS lines
  • Picture in Picture (PiP)
  • I-DRV
  • Guide lines
  • CVBS signal
    NTSC
  • Rear camera input
  • Signal
    RGB digital - FFC
  • Activation
    Switch
  • A/V output
  • A/V input
  • HDMI input
  • LVDS input
  • RGB input
  • Front camera input

Transporter

2015-20..

  • Opmerking: Fist version (2013-2015) are with resistive touch, in this case you need IF-VW-GV5 / Black & white picture with Composition Touch head-unit
  • Open head-unit
  • Head-unit
    Composition Touch & Color (5")
  • Touch support
    OEM
  • R-gear select
    Lamp & CAN
  • iPAS lines
  • Picture in Picture (PiP)
  • I-DRV
  • Guide lines
  • CVBS signal
    NTSC
  • Rear camera input
  • Signal
    RGB digital - FFC
  • Activation
    Switch
  • A/V output
  • A/V input
  • HDMI input
  • LVDS input
  • RGB input
  • Front camera input
Extra informatie
Compatibiliteit
Geschikt voor de volgende auto's:

Seat
Arona
2017-20..
Media System Color (5")
Ateca (KH7)
2016-20..
Media System Touch (5")
Leon (5F)
2013-20..
Media System Color & Touch (5")
Leon (5F)
2017-20..
Media System Color (5")
Ibiza (6P)
2013-2017
Media System Color (5")
Ibiza (6P)
2017-20..
Media System Color (5")

Skoda
Fabia (NJ)
2014-20..
Radio Swing Color (5")
Rapid
2013-2017
Radio Swing Color (5")
Superb
2015-20..
Radio Swing Color (5")
Octavia (A7)
2013-20..
Radio Swing Color (5")
Yeti
2014-2017
Radio Swing Color (5")

Volkswagen
Amarok
2016-20..
Composition Touch & Color (5")
Beetle (5C)
2015-20..
Composition Touch & Color (5")
Caddy (12K)
2015-20..
Composition Touch & Color (5")
Golf 7
2013-2017
Composition Touch & Color (5")
Golf Cabrio
2015-20..
Composition Touch & Color (5")
Golf 7 Sportsvan
2014-20..
Composition Touch & Color (5")
Multivan (T6)
2015-20..
Composition Touch & Color (5")
Passsat (B8)
2014-20..
Composition Touch & Color (5")
Sharan (7N)
2015-20..
Composition Touch & Color (5")
Tiguan (AD1)
2015-20..
Composition Touch & Color (5")
Touran (5T)
2015-20..
Composition Touch & Color (5")
Transporter
2015-20..
Composition Touch & Color (5")
*Zwart-witbeeld met Composition Touch headunit


In combinatie met de volgende systemen:
Composition Colour 5 inch
*Let op de versie. De eerste versie (2013-2015) heeft resistieve touchbediening; in dat geval hebt u IF-VW-GV5 nodig

Opmerkingen:
- Alleen in combinatie met het Composition Colour 5 inch-systeem
- Installatie is ook mogelijk in combinatie met de originele tv-tuner.
- De AUX-uitgang van de interface moet worden aangesloten op de AUX-ingang van de auto.
- Het is ook mogelijk om de interface zelfstandig te gebruiken voor de functie van een achteruitrij- en/of vooruitrijcamera.
- Automatische omschakeling naar de camera op navigatieniveau.
- Bediening van de aangesloten audio-/videobron is mogelijk via het optionele touchscreen.



Start een gesprek

Hallo! Klik hieronder op een van onze medewerkers om via WhatsApp te chatten.

  • Het team reageert doorgaans binnen enkele minuten.
