Algemeen:
Met deze interface is het mogelijk om een aftermarket camera te koppelen met een originele RNS-E navigatiesysteem van Audi / Lamborghini / Seat. Hierbij wordt het camerabeeld (NTSC) weergegeven op het originele navigatiesysteem.
De head-unit zal automatisch omschakelen zodra de auto in de achteruitrijdversnelling wordt gezet*
Met deze interface is het mogelijk om een aftermarket camera te koppelen met een originele RNS-E navigatiesysteem van Audi / Lamborghini / Seat. Hierbij wordt het camerabeeld (NTSC) weergegeven op het originele navigatiesysteem.
De head-unit zal automatisch omschakelen zodra de auto in de achteruitrijdversnelling wordt gezet*
(*indien de unit is geprogrammeerd via Diagnose voor originele achteruitrijdcamera).
Features:
# Direct aansluiten van een aftermarket camera op een origineel systeem van Audi / Lamborghini / Seat
# Eenvoudige installatie
# Geen extra scherm nodig
# NTSC support
# CE gecertificeerd
Het volgende wordt er geleverd:

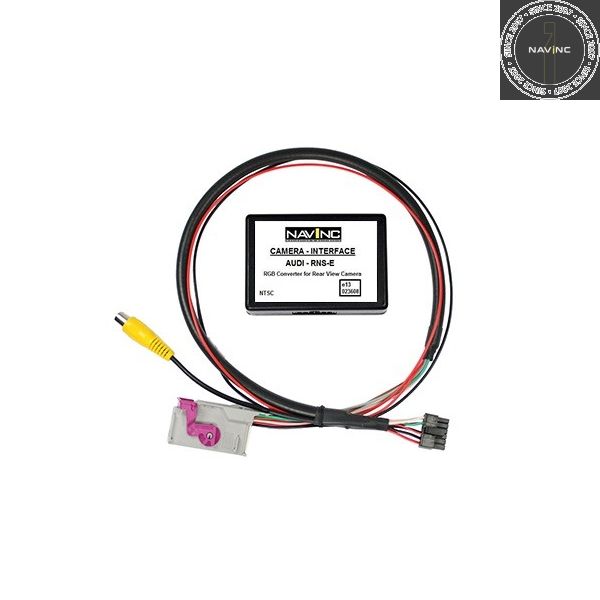

- NavInc RNS-E camera interface
- Auto specifieke kabelkit
- Inbouw- gebruikershandleiding
- Garantie
- Factuur
Extra informatie:
- Controleer voordat de interface wordt besteld bij tabblad ''Compatibiliteit'' of uw navigatie geschikt is voor dit product.
- Automatische omschakeling alleen mogelijk wanneer de navigatie-unit via Diagnose geprorameerd is voor originele achteruitrijdcamera
- Interface ondersteund NTSC composiet videosignalen
- Interface CE gecertificeerd.
Product specificaties:
Voltage supply: 12V DC
Voltage-operating capacity: 10,5 – 14,8 V
Operating current: 120 mA
Stand-by power: <1mA
Power input: 1,80 W
Temperature range: - 30°C up to + 80°C
Weight: 95g
Dimensions W x H x D: 90 x 35 x 65 mm
A3
2003-2010
- Note: *Head-units with Piano finish can not be coded for rear camera option. In this case use IF-AUDI-RNSE or IF-AUDI-RNSEV / **Minimum software 550; Head-unit must be coded via diagnose; till year 2010 / ***OEM TV tuner must not be installed
- Rear camera input
- Front camera input
- RGB input
- LVDS input
- HDMI input
- A/V input
- A/V output
- Activation
x - Signal
RGB - Open head-unit
- CVBS signal
NTSC - Guide lines
- I-DRV
- Picture in Picture (PiP)
- iPAS lines
- R-gear select
Wire & CAN - Touch support
No - Head-unit
RNS-E navigation system - Coding needed
No
A4
2004-2008
- Note: *Head-units with Piano finish can not be coded for rear camera option. In this case use IF-AUDI-RNSE or IF-AUDI-RNSEV / **Minimum software 550; Head-unit must be coded via diagnose; till year 2010 / ***OEM TV tuner must not be installed
- Rear camera input
- Front camera input
- RGB input
- LVDS input
- HDMI input
- A/V input
- A/V output
- Activation
x - Signal
RGB - Open head-unit
- CVBS signal
NTSC - Guide lines
- I-DRV
- Picture in Picture (PiP)
- iPAS lines
- R-gear select
Wire & CAN - Touch support
No - Head-unit
RNS-E navigation system - Coding needed
No
A6
2004-2007
- Note: *Head-units with Piano finish can not be coded for rear camera option. In this case use IF-AUDI-RNSE or IF-AUDI-RNSEV / **Minimum software 550; Head-unit must be coded via diagnose; till year 2010 / ***OEM TV tuner must not be installed
- Rear camera input
- Front camera input
- RGB input
- LVDS input
- HDMI input
- A/V input
- A/V output
- Activation
x - Signal
RGB - Open head-unit
- CVBS signal
NTSC - Guide lines
- I-DRV
- Picture in Picture (PiP)
- iPAS lines
- R-gear select
Wire & CAN - Touch support
No - Head-unit
RNS-E navigation system - Coding needed
No
TT
2006-2010
- Note: *Head-units with Piano finish can not be coded for rear camera option. In this case use IF-AUDI-RNSE or IF-AUDI-RNSEV / **Minimum software 550; Head-unit must be coded via diagnose; till year 2010 / ***OEM TV tuner must not be installed
- Rear camera input
- Front camera input
- RGB input
- LVDS input
- HDMI input
- A/V input
- A/V output
- Activation
x - Signal
RGB - Open head-unit
- CVBS signal
NTSC - Guide lines
- I-DRV
- Picture in Picture (PiP)
- iPAS lines
- R-gear select
Wire & CAN - Touch support
No - Head-unit
RNS-E navigation system - Coding needed
No
R8
2007-2010
- Note: *Head-units with Piano finish can not be coded for rear camera option. In this case use IF-AUDI-RNSE or IF-AUDI-RNSEV / **Minimum software 550; Head-unit must be coded via diagnose; till year 2010 / ***OEM TV tuner must not be installed
- Rear camera input
- Front camera input
- RGB input
- LVDS input
- HDMI input
- A/V input
- A/V output
- Activation
x - Signal
RGB - Open head-unit
- CVBS signal
NTSC - Guide lines
- I-DRV
- Picture in Picture (PiP)
- iPAS lines
- R-gear select
Wire & CAN - Touch support
No - Head-unit
RNS-E navigation system - Coding needed
No
| A3 | 2003-2010 |
| A4 | 2004-2008 |
| A6 | 2004-2007 |
| TT | 2006-2010 |
| R8 | 2007-2010 |
| *Head-units with Piano finish can not be coded for rear camera option. In this case use IF-AUDI-RNSE | |
| Gallardo | 2009-201> |
